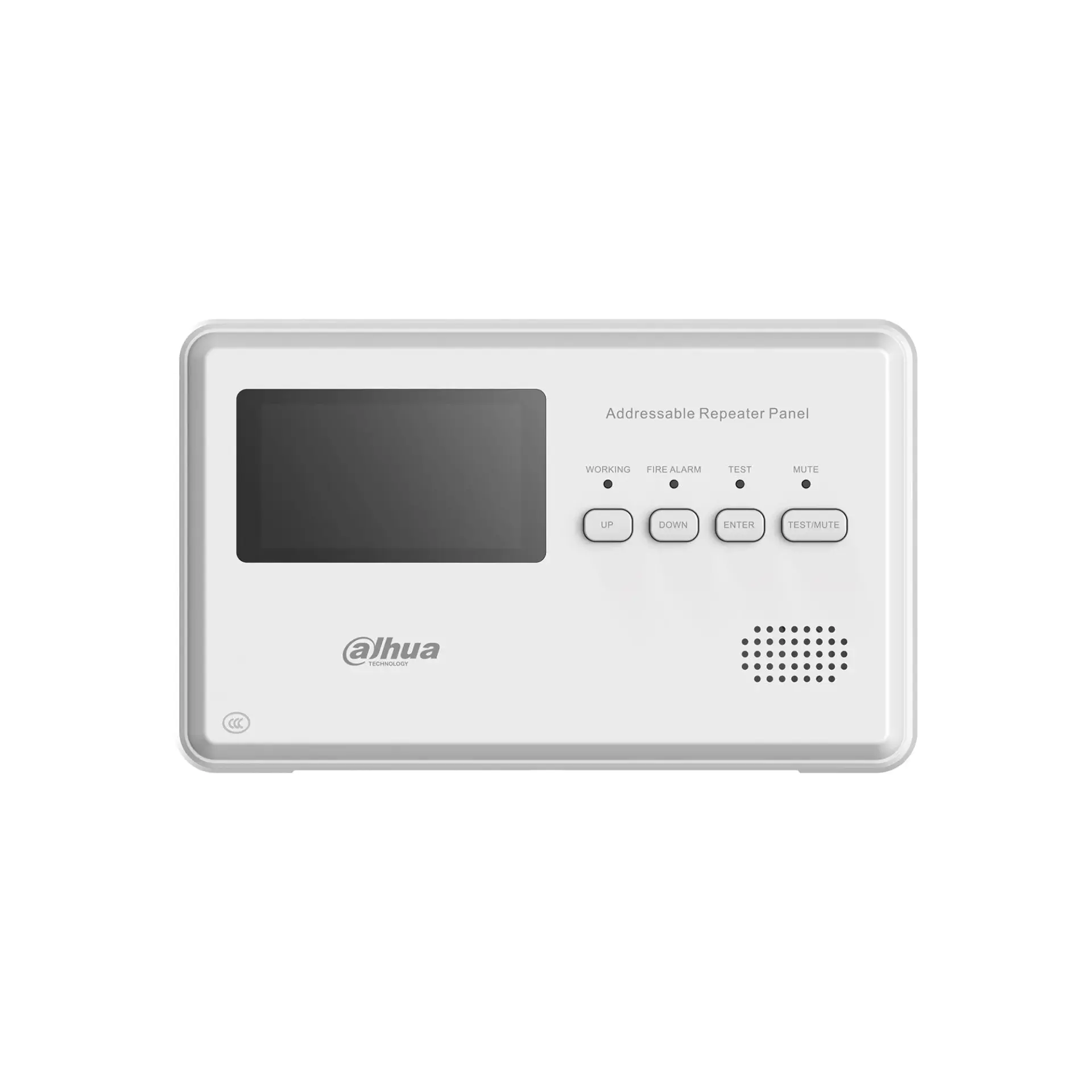

Addressable Repeater Panel DHI-HY-1330
|
Electrical |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Working Voltage |
DC24V |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Current |
Monitoring current: ≤ 2mA Maximum operating current: ≤ 10mA |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Indicator |
Working: Green indicator flashes every 6 s during polling, flashes quickly during malfunctioned Alarm: Red indicator remains lit during alarm Self-test: Yellow indicator remains lit during self-testMute: Yellow indicator remains lit when Test/Mute Button is pressed |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Display Capacity |
999 pieces of alarm information |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Display |
64×128 LCD screen |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Communication |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Wiring |
Two-wire, polarity-free |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Addressing Method |
Electrical encoder |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Address Range |
1–254 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Communication Distance |
1500 m (4921.26 ft) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Alarm Sound Pressure |
65dB–115dB (A) @ 1m |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Environment |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Operating Temperature |
–10°C to +40°C (+14°F to +104°F) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Storage Temperature |
–20°C to +65°C (–4°F to +149°F) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Operating Humidity |
≤ 95% RH (no condensation) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Construction |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Color |
White |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

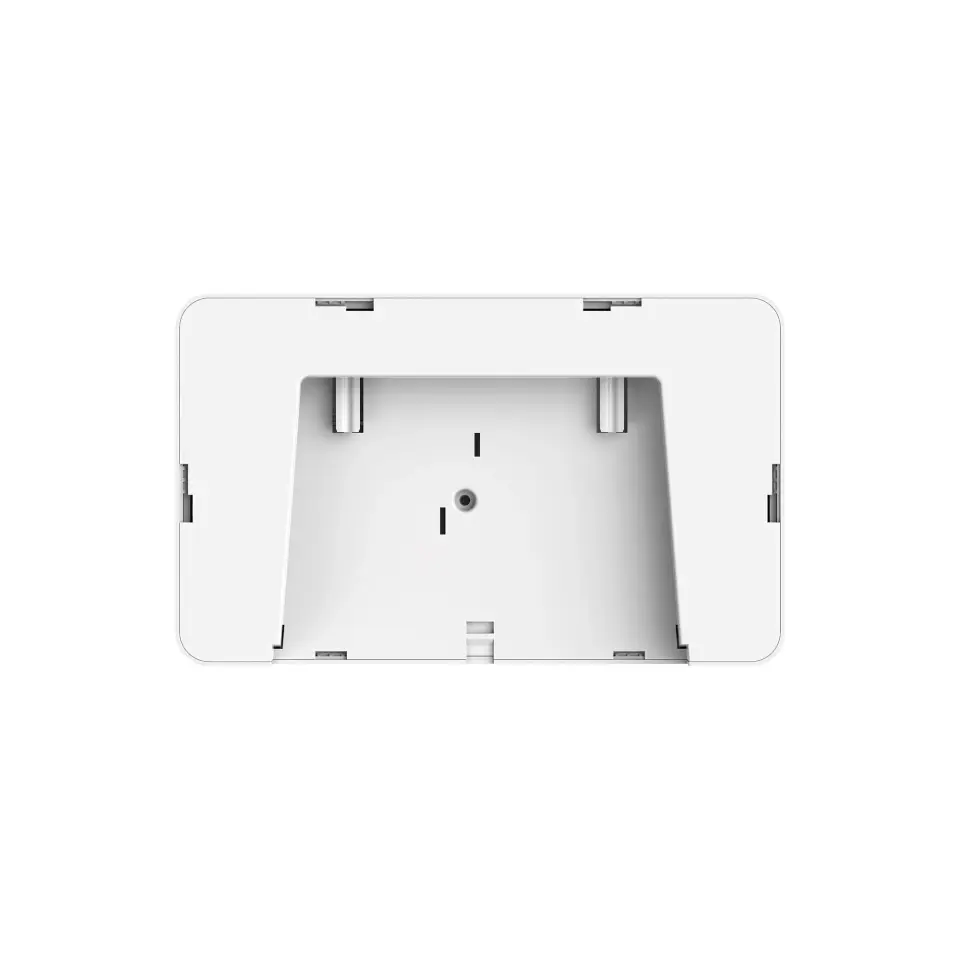

Dimensions (with base) |
180.0 mm × 110.0 mm × 32.0 mm (7.09" × 4.33" × 1.26") |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Weight (with base) |
270 g (0.60 lb) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Compliance Standard |
EN54-2 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
